LK-HSPD High Speed InGaAs Photodetector
- Wide Bandwidth, Kacepetan Dhuwur
- Incorporated Bias-T
- DC Gandeng
- Hermetically Sealed, Konektor SMA
- Low Dark Current, rasio signal-to-noise dhuwur.
- Faktor Bentuk Cilik.
Product Description
Modul deteksi kacepetan dhuwur LK-HSPD dirancang kanggo ngebaki panggunaan digital lan analog. Modul iki dilengkapi fotodioda PIN InGaAs sing nduweni dawa gelombang respon saka 1250 nganti 1650 nm, bebarengan karo elektronik sing cocog.
LK-HSPD bisa ngirim bandwidth 8 GHz, 12 GHz, 18 GHz, 22 GHz, lan 30 GHz. Operasi modul adhedhasar sumber daya saka +3.3V utawa +5V, gumantung ing model tartamtu. Iki dirancang kanggo nggarap serat mode tunggal standar 9/125μm. Output RF dilengkapi konektor SMA-kompatibel utawa konektor 2.92 mm, loro karo 50 ohm cocog impedansi.
LK-HSPD disegel kanthi hermetis kanggo njaga saka faktor lingkungan, saéngga nambah daya tahan lan linuwih. Iku pamer desain entheng, karo massa kurang saka 15 gram, kang becik kanggo aplikasi ngendi bobot minangka faktor kritis. Modul kasebut disertifikasi sesuai karo Petunjuk Watesan Bahan Berbahaya (RoHS) 2.0, ngonfirmasi tundhuk karo peraturan lingkungan lan safety sing ketat.
Specifications Technical
| Rating Maksimum Khas & Absolute | ||||
|---|---|---|---|---|
| parameter | Sym. | jinis | Rating | unit |
| Kisaran suhu panyimpenan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Kisaran suhu kasus operasi | TC | 25 | -40 ～ +85 | ℃ |
| Tegangan bias | VR | 3.3 utawa 5 | 2.8 nganti 5.25 | V |
| Daya Input Optik | Pin | +3 | + 10 | dBm |
| Daya Optik Burn-out | PB | - | + 13 | dBm |
| Suhu solder timbal | Tp | 280（10s） | 330（10s） | ℃ |
| Karakteristik Listrik / Optik ( TC = 22 ± 3 ℃ ) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| parameter | Sym | Kahanan Tes | Nilai Parameter | unit | ||||||
| Rentang Panjang gelombang | λ | - | 1000 ~ 1650 | nm | ||||||
| Range Frekuensi | - | - | C-Band | X-Band | Ku-Band | Ku+-Band | K+-Band | PLUS | - | |
| Bandwidth Sinyal Cilik | f-3dB | TC= 22 ± 3 ℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz | |
| Tanggung jawab | Re | VR , Pin= 1 mW | λ = 1310nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Amplitudo Flatness | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| VSWR output | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Tegangan bias | VR | - | + 3.3 | + 3.3 | + 3.3 | + 3.3 | +5 | +5 | V | |
| Konektor RF | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Daya Optik Saturasi | Ps | VR , λ = 1550nm AC Modulated |
+7 | +7 | +7 | +7 | +7 | + 10 | dBm | |
| Saiki Peteng | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Saturasi Daya Output RF | Wutah | - | -10 | dBm | ||||||
| Efek Output | RL | - | 50 | Ω | ||||||
● Kurva Respon Khas
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Gbr.1 Respon Frekuensi Fotodetektor C-Band)

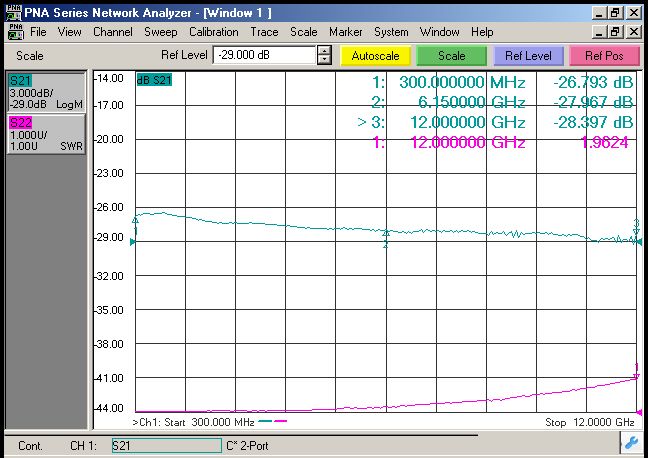

(Gbr.2 X-Band Photodetector Respon Frekuensi)
(Gbr.3 Respon Frekuensi Fotodetektor Ku-Band)

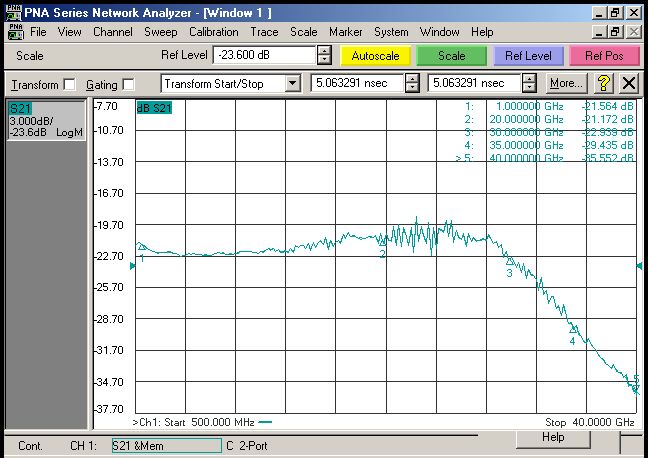

(Gbr.4 K+ -Band Photodetector Frequency Response)
● Dimensi lan Pin (Unit:mm[inci])
Konektor RF: SMA utawa 2.92mm
● Informasi Pesenan
Lembar 1:
| kode | Bandwidth Analog |
| C | 0.1 nganti 8 GHz |
| X | 0.3 nganti 12 GHz |
| Ku | 0.8 nganti 18 GHz |
| Ku+ | 2 ~ 22 GHz |
| K+ | 2 ~ 30 GHz |
| Plus | 0.3 nganti 18 GHz |
Lembar 2:
| kode | konektor Koleksi | ngomong |
| N | Ora Konektor | Serat pigtail mode tunggal 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Pancegahan
Radius lentur serat ora kurang saka 20mm kanggo nyegah serat rusak.
Priksa manawa facet kopling serat resik sadurunge nyambungake menyang sirkuit opto.
Perlindhungan ESD sing cocog dibutuhake ing panyimpenan, transportasi lan panggunaan.
Kabeh photodetector standar bisa disesuaikan dadi modul！
aplikasi
Komunikasi serat optik
Pangolahan Informasi Radar
Perang Elektronik
Tes lan Pangukuran Sinyal kacepetan dhuwur
Keamanan lan Pengawasan
