LK-AMPD-D High Speed Amplified Microwave InGaAs Photodetector
- Kacepetan Dhuwur, Bandwidth Wide
- Incorporated Bias-T
- O/E Hybrid Integrated
- High Gain, Low Noise, Broadband
- Hermetically Sealed, Konektor SMA
- Low Dark Current, rasio signal-to-noise dhuwur.
- Faktor Bentuk Cilik.
Product Description
LK-AMPD-D minangka gabungan komponen optik lan elektronik, kanthi fotodioda InGaAs spektrum amba lan amplifier swara minimal. Fotodioda PIN InGaAs nduweni rentang sensitivitas saka 1000 nganti 1650nm. Amplifier kebisingan kurang nduweni gain RF 30dB.
LK-AMPD-D bisa ngirim bandwidth 12GHz utawa 20GHz. Piranti iki fungsine nganggo sumber daya +9V. Iki dirancang kanggo nggarap serat 9/125μm mode siji standar minangka input. Output RF nduweni konektor tipe SMA sing cocog karo impedansi nganti 50 ohm.
LK-AMPD-D disegel kanthi cara sing nyegah mlebune kelembapan lan rereged liyane, lan bobote kurang saka 23 gram. Disertifikasi kanggo nyukupi syarat Petunjuk Watesan Bahan Berbahaya (RoHS) 2.0.
Specifications Technical
| Rating Maksimum Khas & Absolute | ||||
|---|---|---|---|---|
| parameter | Sym. | jinis | Rating | unit |
| Kisaran suhu panyimpenan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Kisaran suhu kasus operasi | TC | 25 | -40 ～ +85 | ℃ |
| Tegangan bias | VR | +9 | +9 ～ +12 | V |
| Daya Input Optik | Pin | 0 | + 10 | dBm |
| Daya Optik Burn-out | PB | - | + 13 | dBm |
| Suhu solder timbal | Tp | 280（10s） | 330（10s） | ℃ |
| Karakteristik Listrik / Optik (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parameter | Sym | Kahanan Tes | Nilai Parameter | unit | ||
| Rentang Panjang gelombang | λ | - | 1000 ~ 1650 | nm | ||
| Range Frekuensi | - | - | X - Band | Ku - Band | - | |
| Bandwidth Sinyal Cilik | f-3dB | TC = 22 ± 3 ℃ | 0. 3 nganti 12 | 2 nganti 20 | GHz | |
| Tanggung jawab | Re | VR = +9V, Pin = 10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudo Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Daya Optik Saturasi | Ps | VR = +9 V, λ = 1550 nm AC Modulated | + 10 | dBm | ||
| Keuntungan Sinyal RF | G | - | 30 ± 1 | dB | ||
| Saturasi Daya Output RF | Pmetu | - | + 10 | dBm | ||
| VSWR output | VSWR | - | ≤ 2 | - | ||
| Efek Output | RL | - | 50 | Ω | ||
●Kurva Respon Khas

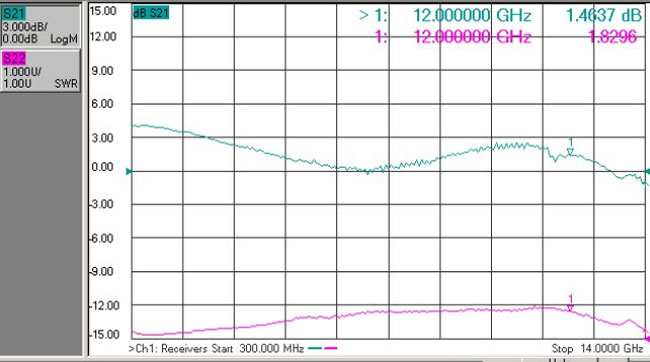

(Gambar. 1 X- Band Photodetector Respon Frekuensi）
(Gambar. 2 Ku - Band Photodetector Respon Frekuensi）

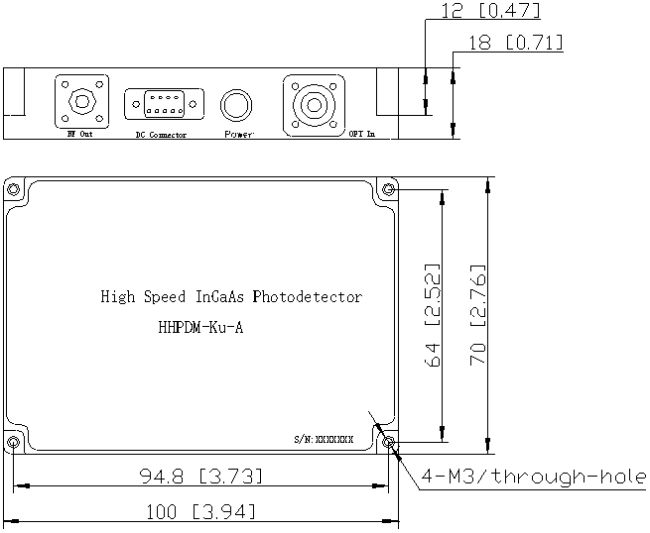

●Ukuran lan Pin (Unit: mm[inci])
Konektor RF: SMA
●nindakake Informasi
Lembar 1:
| kode | Keuntungan Sinyal RF | ngomong |
| D | 30 dB | Frekuensi Khas & Pusat |
Lembar 2:
| kode | Bandwidth Analog |
| X | 0. 3 ~ 12 GHz |
| Ku | 2 ~ 20 GHz |
Lembar 3:
| kode | konektor Koleksi | ngomong |
| N | Ora Konektor | Tunggal-mode 9 / 125 μm serat pigtail |
| A | FC / APC | |
| P | FC / PC |
●pancegahan
Radius lentur serat ora kurang saka 20 mm kanggo nyegah serat rusak.
Priksa manawa facet kopling serat resik sadurunge nyambungake menyang sirkuit opto.
Perlindhungan ESD sing cocog dibutuhake ing panyimpenan, transportasi lan panggunaan.
Kabeh photodetector standar bisa disesuaikan dadi modul！
aplikasi
Pangolahan Informasi Radar
Perang Elektronik
Pengukuran Antena
Komunikasi Serat Optik
Keamanan lan Pengawasan
